Telewizor i pilot

DVB-T/T2 Lublin

Naziemna telewizja cyfrowa w Polsce – system nadawania naziemnego cyfrowego sygnału telewizyjnego na terenie Polski, zgodnego z międzynarodowym standardem DVB-T/DVB-T2.
Wszystkie odbiorniki, które nie posiadają wbudowanego tunera DVB-T2/HEVC – nie spełniają warunków odbioru i należy podłączyć zewnętrzny odbiornik (tuner – dekoder) .

Proces zmiany standardu DVB-T na DVB-T2 łączy się również z inną ważną dla odbiorcy zmianą. Od 30 czerwca 2022 roku wszystkie nadajniki telewizji naziemnej muszą zawęzić pasmo nadawania UHF z 470-790MHz do 470-694MHz, VHF pozostaje bez zmian. Celem tego zabiegu jest uwolnienie pasma 694-790MHz i przekazanie tych częstotliwości operatorom telefonii komórkowej celem uruchomienia usługi 5G. Więcej o terminach zmiany standardu DVB-T na DVB-T2 tutaj.

Zasięg DVB-T  Przerwy w nadawaniu  Nadajniki  Mapa nadajników

MUX-1, MUX-2, MUX-3, MUX-4, MUX-6 i MUX-8 (ogólnopolskie)

Numer Nazwa Multipleks Rozdzielczość Kodowanie
1 TVP1 MUX-3 HD FTA
2 TVP2 MUX-3 HD FTA
3 TVP3 MUX-3 HD FTA
4 Polsat MUX-2 HD FTA
5 TVN MUX-2 HD FTA
6 TV4 MUX-2 HD FTA
7 TV Puls MUX-2 HD FTA
8 TVN 7 MUX-2 HD FTA
9 PULS 2 MUX-2 HD FTA
10 TV6 MUX-2 HD FTA
11 Super Polsat MUX-2 HD FTA
12 ESKA TV MUX-1 HD FTA
13 TTV MUX-1 HD FTA
14 Polo TV MUX-1 HD FTA
15 ANTENA HD MUX-1 HD FTA
16 TV Trwam MUX-1 HD FTA
17 Stopklatka TV MUX-1 HD FTA
18 Fokus TV MUX-1 HD FTA
19 TVP Polonia MUX-6 HD FTA
20 TVP Nauka MUX-6 HD FTA
24 TVP Dokument MUX-6 HD FTA
27 TVP Rozrywka MUX-6 HD FTA
28 Alfa TVP MUX-6 HD FTA
29 TVP ABC MUX-3 HD FTA
30 TVP Kultura MUX-3 HD FTA
31 TVP Historia MUX-3 HD FTA
32 TVP Sport MUX-3 HD FTA
33 TVP World MUX-6 HD FTA
34 TVP Info MUX-3 HD FTA
35 TVP Kobieta MUX-6 HD FTA
36 Belsat TV MUX-6 HD FTA
38 Metro MUX-8 SD FTA
39 Zoom TV MUX-8 SD FTA
40 Nowa TV MUX-8 SD FTA
41 WP MUX-8 SD FTA
49 Wydarzenia 24 MUX-1 HD FTA
50 ViDocTV MUX-8 SD FTA
51 Republika MUX-8 SD FTA
52 wPolsce24 MUX-8 SD FTA
86 CDA Premium MUX-8 online FTA
87 Sklep Kapitan.pl MUX-8 online FTA
88 TVP GO MUX-3 online FTA
90 EWTN GO MUX-8 online FTA
91 TVP World MUX-3 online FTA
92 TVP ABC 2 MUX-3 online FTA
93 TVP Historia 2 MUX-3 online FTA
94 TVP Kultura 2 MUX-3 online FTA
95 test 95 MUX-8 – –
96 test 96 MUX-8 – –
97 test 97 MUX-8 – –
98 EmiRadio MUX-8 online FTA
99 EmiTV MUX-8 online FTA
110 Polsat Sport 1 MUX-4 HD $
111 Polsat Sport 2 MUX-4 HD $
112 Eurosport 1 MUX-4 HD $
113 Eurosport 2 MUX-4 HD $
114 Eleven Sports 1 MUX-4 HD $
115 Eleven Sports 2 MUX-4 HD $
116 TVN TURBO HD MUX-4 HD $
117 TVN Style MUX-4 HD $
118 Polsat News Polityka MUX-4 HD FTA
119 Polsat News HD MUX-4 HD $
120 TVN 24 HD MUX-4 HD $
211 test 211 MUX-8 – –
212 test 212 MUX-8 – –
213 test 213 MUX-8 – –
214 test 214 MUX-8 – –
215 test 215 MUX-8 – –
333 Polsat HbbTV MUX-4 online FTA
900 RMF FM MUX-4 radio $
901 RMF MAXX MUX-4 radio $
902 Antyradio MUX-4 radio $
903 NordaFM MUX-4 radio $
904 Radio ZET MUX-4 radio $
905 Złote Przeboje MUX-4 radio $
906 Radio Puls MUX-4 radio $
907 VOX FM MUX-4 radio $
908 TOK FM MUX-4 radio $
909 Radio Rock MUX-4 radio $
910 Eska Rock MUX-4 radio $
911 Radio Wielkopolska MUX-4 radio $
912 Radio Bezpieczna Podróż MUX-4 radio $
913 Radio Rekord FM MUX-4 radio $
914 Radio Kolor 103FM MUX-4 radio $
915 Radio Kaszebe FM MUX-4 radio $
916 Radio Jasna Gora MUX-4 radio $



Nadajniki naziemne (DVB-T/T2) na terenie woj.Lubelskiego

Dostępne mux-y oraz parametry z poszczególnych nadajników.

PiaskiTarnawatkaLublinRykiBoży DarKazimierz DolnyKraśnikRadom
Lublin / Piaski

mux1 25 (506 Mhz) 100 [kW] ND  H 330 m (n.p.t.)
mux2 39 (618 MHz) 100 [kW] ND H 330 m (n.p.t.)
mux3 23 (490 MHz) 110 [kW] ND H 330 m (n.p.t.) SFN.
mux6 35 (586 MHz) 50,00  [kW] ND H 330 m (n.p.t.)
mux8 12 (226,5 MHz) 35 [kW]  K H SFN 279.65 m (n.p.t.)

Zamość / Tarnawatka

mux1 50 (706 MHz) 50 [kW] ND H MPEG-4, 64 QAM.
mux2 32 (562 MHz) 50 [kW] ND H MPEG-4, 64QAM, 8k, 3/4, 1/8.
mux3 36 (594 MHz) 50 [kW] ND H MPEG-4 AVC, 64QAM, 5/6, 1/4 SFN +20us.
mux8 12 (226,5 MHz) 40 [kW] K H SFN MPEG-4

Lublin ul. Raabego

mux1 — — —
mux2 — — —
mux3 23 (490 MHz) 1 [kW] (20kW ?) ND H MPEG-4 AVC, 64 QAM, 8k, 3/4, 1/8.
mux4 – TV Mobilna 35 (586 MHz) 100 [kW] ND H 64 QAM 5/6. 1/4.

Dęblin / Ryki

mux1 22 (482 MHz) 20 [kW] ND H
mux2 24 (498 MHz) 20 [kW] ND H MPEG-4, 64QAM, 8k, 5/6, 1/8
mux3 52 (722) 20 [kW] H MPEG-4 AVC, 64QAM, 5/6, 1/4 SFN +40us
mux3 42 (642) 4 [kW] H MPEG-4 AVC, 64QAM, 5/6, 1/4 SFN +40us TVP Regionalna (Warszawa)
mux8 7 (191,5 MHz) 8 [kW] K V

Boży Dar

mux1 — — —
mux2 — — —
mux3 23 (490 MHz) 1 [kW] MPEG-4 AVC, 64 QAM, 8k, 3/4, 1/8.
mux8 12 (226,5 MHz) 20 [kW] Wkrótce H

Kazimierz Dolny – Góry I

mux1 — — —
mux2 — — —
mux3 23 (490 MHz) 2,5 [kW] ND H MPEG-4 AVC, 64QAM, 5/6, 1/4 SFN +45us.

Kraśnik ul. Lubelska

mux1 — — —
mux2 — — —
mux3 23 (490 MHz) 0,0570 [kW] ND H MPEG-4 AVC, 64QAM, 5/6, 1/4 SFN

Radom ul. Przytycka

mux1 30 (546 MHz) 50 [kW] ND MPEG-4, 64 QAM.
mux2 37 (602 MHz) 50 [kW] ND MPEG-4, 64QAM, 8k, 5/6, 1/4
mux3 42 (642 MHz) 50 [kW] ND H MPEG-4 AVC, 64QAM, 5/6, 1/4 SFN +30us.
mux8 8 (198,50 MHz) 8,50 [kW] K MPEG-4
Legenda:
ND - charakterystyka nadawania dookólna
K - charakterystyka nadawania kierunkowa
H - polaryzacja nadawania pozioma
V - polaryzacja nadawania pionowa
SFN - nadawanie z kilku nadajników na tej samej częstotliwości

Ostatnie informacje o DVB-T/T2:

Ostatnie wpisy o DVB-T/T2 w poradniku:



Częste pytania

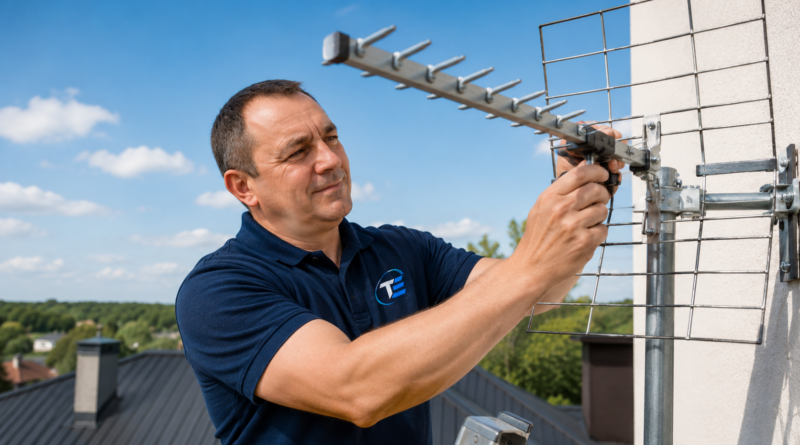

Jak ustawić antenę naziemną?

Antena powinna być zamocowana stabilnie, w punkcie możliwie najwyższym (w zależności od sygnału). Anteny kierunkowe ustawiamy zazwyczaj w kierunku nadajnika z którego odbieramy sygnał. Zdarza się jednak że antena odbiera sygnał tzw. „odbity”. Wówczas ustawiamy ją w kierunku odbicia sygnału.

Tolerancja ustawienia anteny telewizji naziemnej jest znacznie większa niż tolerancja ustawień anteny satelitarnej.

DVB-T/DVB-T2

W Polsce przyjęto standard DVB-T MPEG-4. Jednak od dłuższego czasu wykonywane były testy sygnału DVB-T2. Obecnie Mux5 nadawany jest w tym właśnie standardzie. Prawdopodobnie już w 2022r. wszystkie muxy nadawane będą w standardzie DVB-T2. Główna zaleta DVB-T2 to możliwość nadawania kilkunastu programów w ramach jednego muxa, bez utraty jakości w porównaniu z obecnym DVB-T.

Co to jest SFN

Naziemna sieć jednoczęstotliwościowa telewizji cyfrowej

W sieci jednoczęstotliwościowej SFN (Single Frequency Network) wszystkie nadajniki w systemie pokrywającym dany region kraju pracują w tym samym kanale telewizyjnym (rys.) nadając ten sam program. Wymaga to wysokiego stopnia synchronizacji, gdyż sygnały emitowane z różnych nadajników muszą być nie tylko identyczne, ale również emitowane w tym samym czasie, ewentualne z precyzyjnie kontrolowanym opóźnieniem. Oczywiście przede wszystkim sygnały fal nośnych również muszą spełniać te wysokie wymagania odnośnie stałości częstotliwości.

Sieć nadajników jednoczęstotliwościowych DVB-T SFN. Ozn.: f1 – częstoliwość nadajników pracujących np. w kanale 48.źródło: http://www.elektroonline.pl/



W Polsce takie rozwiązanie przyjęto dla mux3 dla TVP. Dzięki temu mamy lepsze pokrycie sygnałem terenu.

mux8 i anteny do odbioru.
Mux8 jako pierwszy multipleks będzie nadawany w paśmie VHF a nie jak mux1, mux2, mux3 i mux4 w paśmie UHF. Dlatego dedykowane anteny do odbioru tego muxa powinny być antenami VHF (te same co do odbioru radia cyfrowego DAB+). Na terenach o dobrym pokryciu sygnału mux8 odbiór jest możliwy na antenach UHF np. kierunkowych. Ciężko jest to orzec bez dokonania pomiaru. Zbiór informacji o mux8 tutaj.



Składniki instalacji DVB-T
Poprawnie wykonana instalacja antenowa składa się z: anteny odbiorczej UHF, anteny VHF, przewodu antenowego, zwrotnicy antenowej, opcjonalnie rozdzielacza sygnału i zasilacza anteny (w przypadku anten aktywnych) oraz odbiornika DVB-T MPEG-4 wbudowanego w odbiornik telewizyjny lub opcjonalnie zewnętrzny tuner DVB-T MPEG-4

13 myśli o “DVB-T/T2 Lublin”

    • Masz rację, pracujemy nad aktualizacją listy mux i kanalów. Dzięki za czujność.

      Odpowiedz

    • Jak sama nazwa mówi kanały TEST są to kanały nadawane w celach testów. Aczkolwiek w tym przypadku nic tu nie testują, więc tak do końca nie wiadomo po co i w jakim celu. Pozdrawiam.

      Odpowiedz

  • Błąd w powyższym wykazie dla RTCN Boży Dar.Mux-3 k-23 z tego obiektu idzie z mocą 20 kW,a nie 1 kW.Natomiast RTCN Ryki dla mux-8 na k-8 to 8kW,a nie 7kW.Nie sprawdzałem pozostałych,pewnie też jakieś błędy są…Powinno się zwracać uwagę na to aby podawane dane były prawdziwe,żeby nie wprowadzać jeszcze większego bałaganu niż jest obecnie w/g różnych źródeł.

    Odpowiedz

  • Niech Pan zmieni tę charakterystykę ND dla MUX-8 k-12 Piaski.Charakterystyka jest silnie kierunkowa.

    Odpowiedz
