Zmiana sygnału satelitarnego na Unicable


Autor , źródło:

Piotr Krupa

Od dłuższego czasu na rynku gości nowy system nazywany Unicable.
Wnosi on szereg zmian w dotychczasowej dystrybucji sygnału SAT.
Na temat sygnału satelitarnego unicable pisałem wcześniej i można przeczytać w materiałach umieszczonych pod tym linkiem.
W tym materiale postanowiłem skupić się nad opisem wymiany i sposobem podłączenia nowego konwertera lub multiswitcha unicable.

Zmiana sygnału satelitarnego na Unicable
Zmiana sygnału satelitarnego na Unicable

Dotychczasowe rozwiązania

Dotychczasowe rozwiązania dystrybucji sygnału w instalacjach tv satelitarnej nie umożliwiały podłączeniem jednym przewodem kilku dekoderów lub nawet jednego z nagrywarką.
Było to spowodowane możliwościami technicznymi a dokładniej sterowanie konwerterem przez podawanie napięć oraz sygnałów sterujących.
W przypadku dekoderów z nagrywarką zazwyczaj mamy do dyspozycji dwie głowice czyli musimy podłączyć nasz dekoder do anteny dwoma niezależnymi przewodami.

Czasami nie mamy takiej możliwości mając doprowadzony tylko jeden przewód.
Pozostaje nam wówczas wykorzystanie Multi Band Convertera, dzięki któremu możemy transmitować dwa sygnały jednym przewodem z anteny lub używanie dekodera w trybie jednego sygnału.
Jest jeszcze omawiamy tryb unicable do którego wrócimy w dalszej części materiału.
Poniżej na grafice przedstawiamy podłączenie dwoma przewodami dekodera PRV, podłączenie kilku dekoderów niezależnymi przewodami od anteny, Podłączenie dwóch dekoderów z użyciem Multi Band Converter jednym przewodem od anteny.

To ostatnie rozwiązanie jest podyktowane koniecznością podłączenia dwóch sygnałów sat lecz nie zawsze znajdzie swoje zastosowanie.
Dlatego lepszym i tańszym rozwiązaniem będzie wymiana konwertera.

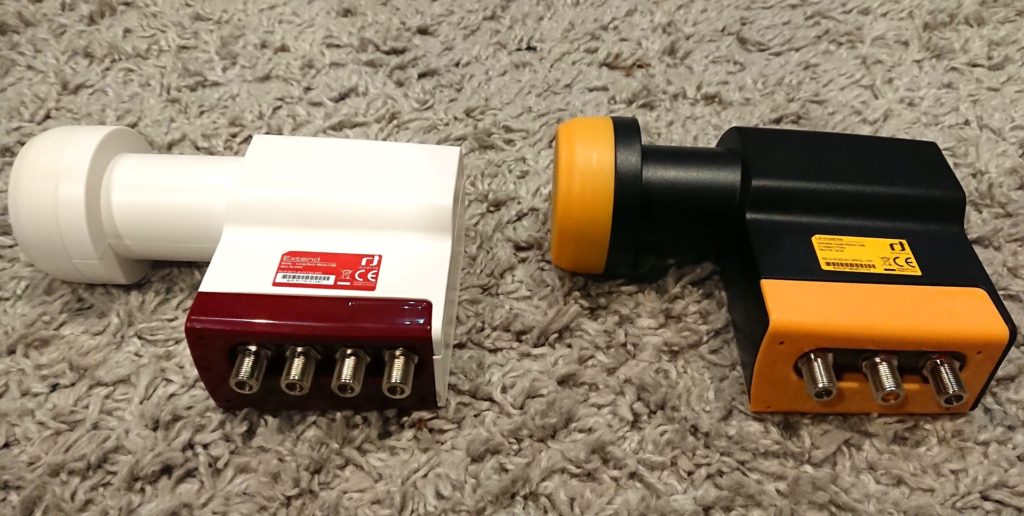

Wymiana konwertera

W przypadku wymiany konwertera na unicable na potrzeby podłączenia dekodera lub kilku dekoderów jest to bardzo proste.
Przy użyciu jedynie jednego przewodu (pomiędzy anteną a rozdzielaczem sygnału) możemy podłączyć nawet kilka dekoderów satelitarnych.
Ilość podłączonych dekoderów w tym wypadku zależy od modelu zastosowanego konwertera (Unicable, SCR, dCSS) oraz od ilości zarezerwowanych sygnałów przez dekodery.
Np. dekoder EvoBox rezerwuje id od 4 do 6 w zależności od ustawień w menu dekodera.
Jak zauważycie w tym przypadku sygnał można dzielić przy użyciu rozdzielacza satelitarnego (do 2400MHz).



Dołączenie Unicable w instalacji multiswitchowej

Zastosowanie multiswitcha unicable i podłączenie do instniejącej instalacji rtv-sat daje nam możliwość podłączenie dekoderów np. EvoBox (Cyfrowy Polsat), 4K (nc+) z wykorzystaniem wszystkich funkcji w/w dekoderów.
W zależności od rodzaju multiswitcha ilość uzyskanych portów jest równa od 8 do nawet 32

Zapotrzebowanie dekoderów

Ze względu na różnorodność dekoderów, powstaje potrzeba zapewnienia odpowiedniej ilości sygnałów z anteny satelitarnej.
Skupimy się na dwóch bardzo popularnych modelach:
4K nc+

Tryb jednokablowy w 4K UltraBOX+ od nc+
Tryb jednokablowy w 4K UltraBOX+ od nc+

Evobox

Ustawienia Typ konwertera Unicable EvoBox
Ustawienia Typ konwertera Unicable EvoBox
Ustawienia Typ konwertera EvoBox
Ustawienia Typ konwertera EvoBox

Plusy i minusy sygnału unicable?

+ plusy
– Możliwość podziału sygnału z jednego przewodu
– Tylko jeden przewód antenowy (antena – rozdzielacz)
– Duża ilość uzyskanych sygnałów (max 8)
– Minimalizacja kosztów
– Brak konieczności układania wielu przewodów
– minusy
– Konieczność obsługi unicable przez dekodery
– Brak obsługi Diseqc
– Wyższy koszt konwertera

Częstotliwości Unicable – częstotliwości potrów

UnicableUnicable II
CH 01 1210 MHz (EN50494 + EN50607)
CH 02 1420 MHz (EN50494 + EN50607)
CH 03 1680 MHz (EN50494 + EN50607)
CH 04 2040 MHz (EN50494 + EN50607)
CH 05 1005 MHz (EN50494 + EN50607)
CH 06 1050 MHz (EN50494 + EN50607)
CH 07 1095 MHz (EN50494 + EN50607)
CH 08 1140 MHz (EN50494 + EN50607)
CH 01 1210 MHz (EN50494 + EN50607)
CH 02 1420 MHz (EN50494 + EN50607)
CH 03 1680 MHz (EN50494 + EN50607)
CH 04 2040 MHz (EN50494 + EN50607)
CH 05 1005 MHz (EN50494 + EN50607)
CH 06 1050 MHz (EN50494 + EN50607)
CH 07 1095 MHz (EN50494 + EN50607)
CH 08 1140 MHz (EN50494 + EN50607)
CH 09 1260 MHz (EN50607)
CH 10 1305 MHz (EN50607)
CH 11 1350 MHz (EN50607)
CH 12 1475 MHz (EN50607)
CH 13 1520 MHz (EN50607)
CH 14 1565 MHz (EN50607)
CH 15 1610 MHz (EN50607)
CH 16 1725 MHz (EN50607)
CH 17 1770 MHz (EN50607)
CH 18 1815 MHz (EN50607)
CH 19 1860 MHz (EN50607)
CH 20 1905 MHz (EN50607)
CH 21 1950 MHz (EN50607)
CH 22 1995 MHz (EN50607)
CH 23 2085 MHz (EN50607)
CH 24 2130 MHz (EN50607)

Jak zawsze muszę zakończyć podsumowaniem.
Do Was należy decyzja zastosować unicable czy pozostać przy dotychczasowym rozwiązaniu.
