Telewizja naziemna się zacina? Diagnostyka DVB-T2 krok po kroku
PORADNIK TELETECHNIKA • TELEWIZJA NAZIEMNA
Telewizor pokazuje 90–100% siły sygnału, a obraz nadal rozpada się na kwadraty,
zatrzymuje albo znika? To wcale nie jest sprzeczność. W odbiorze cyfrowym
dużo sygnału nie zawsze oznacza dobry sygnał. Poniższy poradnik
pokazuje, jak bezpiecznie zawęzić przyczynę problemu, zanim wymienisz antenę,
wzmacniacz lub telewizor.
jego jakość i zapas stabilnego odbioru.
Siła sygnału to nie to samo co jakość
Wskaźnik „siła” informuje głównie, jak dużo energii dociera do głowicy telewizora
lub dekodera. Nie rozróżnia jednak użytecznego sygnału telewizyjnego od części
zakłóceń. „Jakość” mówi więcej o tym, czy odbiornik potrafi poprawnie odczytać dane
cyfrowe. Dlatego antena może dostarczać wysoki poziom, a mimo to obraz będzie niestabilny.
Siła sygnału
92%
Jakość sygnału
38%
Wniosek: wysoka siła nie ratuje odbioru, jeśli jakość spada lub gwałtownie się zmienia.
Wskaźniki w menu różnych telewizorów nie są przyrządami pomiarowymi i nie należy
porównywać ich procentów między markami. Są jednak bardzo użyteczne do obserwowania,
czy wartość jest stabilna oraz czy po zmianie w instalacji robi się lepiej czy gorzej.
Usterka nie zawsze znajduje się przy antenie
Sygnał przechodzi przez cały tor odbiorczy. Awaria jednego z pozornie drobnych
elementów może dawać takie same objawy jak źle ustawiona antena.
Jeżeli problem pojawił się nagle, zacznij od elementu, który ostatnio był ruszany:
wtyku za telewizorem, zasilacza antenowego, nowego rozgałęźnika, przedłużonego kabla
albo gniazda. To często skraca diagnostykę bardziej niż ponowne obracanie anteny.
Diagnostyka DVB-T2 w 7 krokach
Sprawdź, czy problem dotyczy jednego czy wszystkich telewizorów
Jeśli zakłócenia występują tylko w jednym odbiorniku, zacznij od jego przewodu,
wtyku i gniazda. Gdy zacinają się wszystkie telewizory, usterki szukaj wcześniej:
przy antenie, wzmacniaczu, zasilaczu lub głównym rozdziale sygnału.
Ustal, czy zniknęły wszystkie programy, czy tylko jedna grupa
Programy naziemne są nadawane w pakietach nazywanych multipleksami (MUX).
Jeżeli nie działa tylko część kanałów, problem może dotyczyć konkretnej
częstotliwości, ustawienia anteny, odbić sygnału albo charakterystyki instalacji.
Obserwuj jakość przez co najmniej dwie minuty
Wejdź w informacje o sygnale dla zakłócanego kanału. Nie patrz tylko na najwyższą
wartość. Ważniejsze jest to, czy jakość pozostaje stabilna. Skoki, chwilowe spadki
i powroty do zera są mocną wskazówką, że sygnał ma mały zapas lub jest zakłócany.
Sprawdź zasilacz i wzmacniacz antenowy
Świecąca dioda zasilacza nie potwierdza, że pod obciążeniem podaje on prawidłowe
napięcie. Uszkodzony zasilacz, zwarcie ekranu z żyłą środkową lub niepotrzebny
wzmacniacz mogą pogorszyć odbiór. Nie podawaj zasilania do instalacji pasywnej,
jeżeli jej elementy nie są do tego przeznaczone.
Obejrzyj przewód i wszystkie złącza
Pojedynczy drucik oplotu dotykający żyły środkowej potrafi unieruchomić całą
instalację. Szukaj luźnych wtyków, korozji, wilgoci, mocnych zagięć, przeciętej
izolacji i starego przewodu wystawionego na słońce. Złącza zewnętrzne powinny być
prawidłowo wykonane i zabezpieczone przed wodą.
Na próbę uprość instalację
Jeśli jest to bezpieczne i masz dostęp do połączeń, odłącz dodatkowe rozgałęźniki,
przedłużacze oraz nieużywane gałęzie. Krótkie bezpośrednie połączenie jednego
telewizora pomaga rozstrzygnąć, czy sygnał psuje się przed podziałem, czy już za nim.
Dopiero na końcu oceniaj kierunek i dobór anteny
Antena powinna być dobrana do lokalizacji, pasma i warunków odbioru, a nie tylko
do odległości od nadajnika. Kierunek można wstępnie sprawdzić w oficjalnej aplikacji
EmiMaps, lecz ostateczne ustawienie najlepiej potwierdzić pomiarem. Odbicia od
budynków i ukształtowanie terenu sprawiają, że sam kompas nie zawsze wystarcza.
Cztery mity, które wydłużają naprawę
„Mocniejszy wzmacniacz zawsze pomoże”
Nie. Może przesterować odbiornik lub sam zostać przeciążony mocnymi sygnałami.
Oficjalne zalecenia Emitel również wskazują, aby w miarę możliwości unikać
niepotrzebnych wzmacniaczy.
„Skoro siła wynosi 100%, instalacja jest dobra”
Nie. Liczy się jakość, stabilność i zapas odbioru. Sto procent może oznaczać także
sygnał zbyt mocny dla wejścia odbiornika.
„Ponowne wyszukiwanie kanałów naprawi sygnał”
Strojenie zapisuje dostępne programy, ale nie naprawia anteny ani kabla. Przy
niestabilnym sygnale może jedynie usunąć z pamięci kanały, które wcześniej działały.
„Każdy przewód antenowy jest taki sam”
Nie. Znaczenie mają impedancja 75 Ω, tłumienie, skuteczność ekranowania, jakość
wykonania złączy i odporność przewodu zewnętrznego na promieniowanie UV oraz wodę.
Kiedy domowa diagnostyka już nie wystarczy?

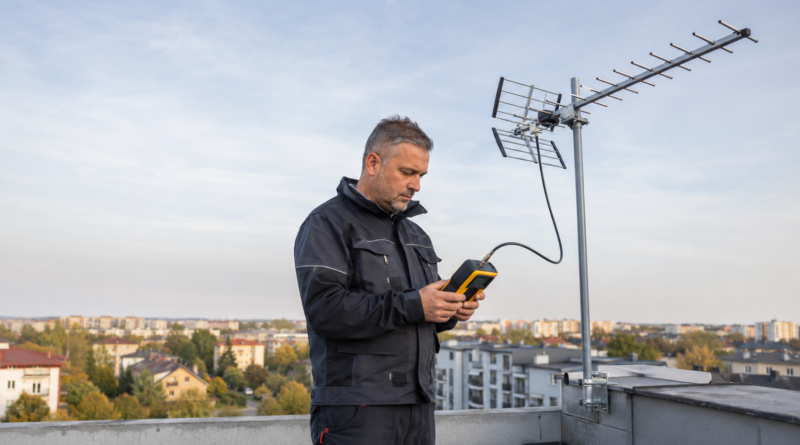

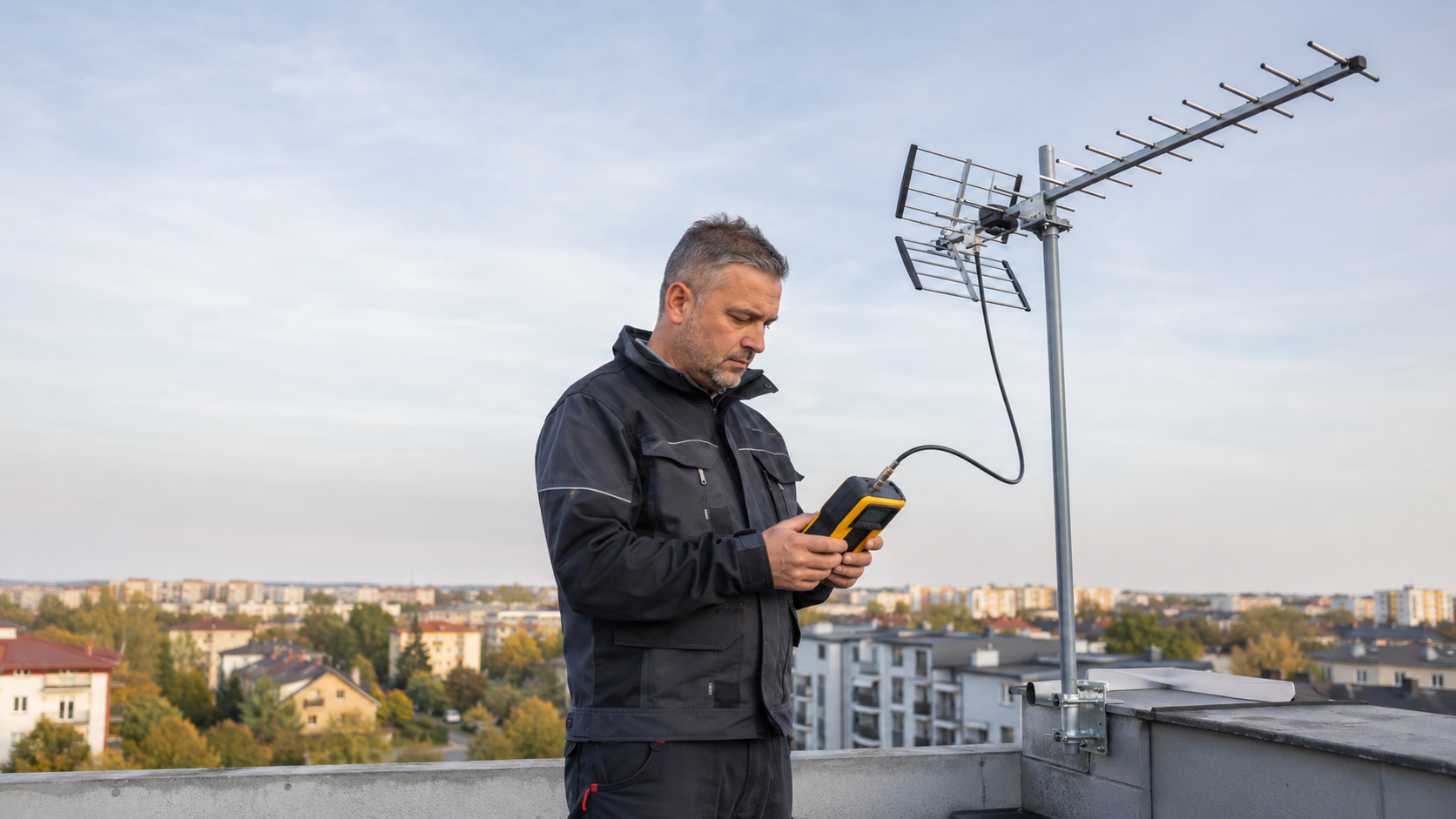

Warto zamówić pomiar instalacji, gdy jakość sygnału zmienia się bez wyraźnej przyczyny,
problem dotyczy kilku odbiorników, instalacja ma wiele gniazd albo zastosowano w niej
wzmacniacze i rozgałęźniki. Miernik teletechniczny pozwala ocenić parametry, których
telewizor nie pokazuje w sposób miarodajny, oraz znaleźć miejsce powstawania błędów.
Przed kontaktem przygotuj cztery informacje:
- miejscowość i rodzaj budynku;
- czy problem występuje na jednym, czy na wszystkich telewizorach;
- które programy lub multipleksy znikają;
- czy odbiór pogarsza się przy deszczu, wietrze albo o określonej porze.
Najczęstsze pytania o zacinanie obrazu DVB-T2
Dlaczego telewizja zacina się podczas deszczu?
Deszcz może ujawnić zbyt mały zapas jakości, ale częstą przyczyną jest też wilgoć
w złączu, puszce antenowej lub przewodzie. Jeśli problem wraca po każdych opadach,
instalację zewnętrzną warto obejrzeć i zmierzyć.
Dlaczego brakuje tylko części kanałów?
Kanały są nadawane w grupach MUX na różnych częstotliwościach. Instalacja może
poprawnie przenosić jedną z nich, a inną tłumić lub odbierać z gorszą jakością.
Czy rozgałęźnik może powodować pikselowanie?
Tak. Każdy podział wprowadza tłumienie, a uszkodzony lub źle dobrany rozgałęźnik
może dodatkowo pogorszyć parametry. Ważne jest także prawidłowe zakończenie
nieużywanych wyjść i sposób przesyłania zasilania do wzmacniacza.
Czy do DVB-T2 potrzebna jest specjalna antena?
Sam napis „DVB-T2” na opakowaniu nie przesądza o przydatności anteny. Liczą się
obsługiwane pasma, konstrukcja, zysk, kierunkowość i dopasowanie do warunków
w konkretnej lokalizacji. Odbiornik musi natomiast obsługiwać DVB-T2/HEVC.
