PoE – co to jest i dlaczego dziś zasila kamery, domofony i punkty Wi-Fi?
Dzięki temu kamera IP, wideodomofon, punkt dostępowy Wi-Fi czy telefon VoIP nie muszą mieć osobnego zasilacza przy urządzeniu. W praktyce oznacza to mniej przewodów, prostszy montaż i łatwiejsze zasilanie awaryjne całej instalacji.
Co to właściwie jest PoE?

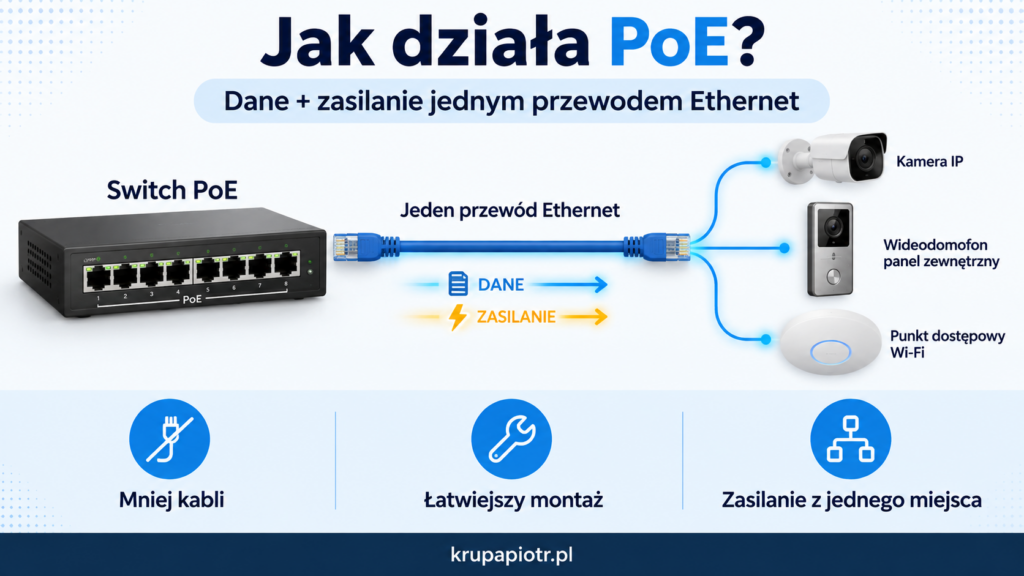

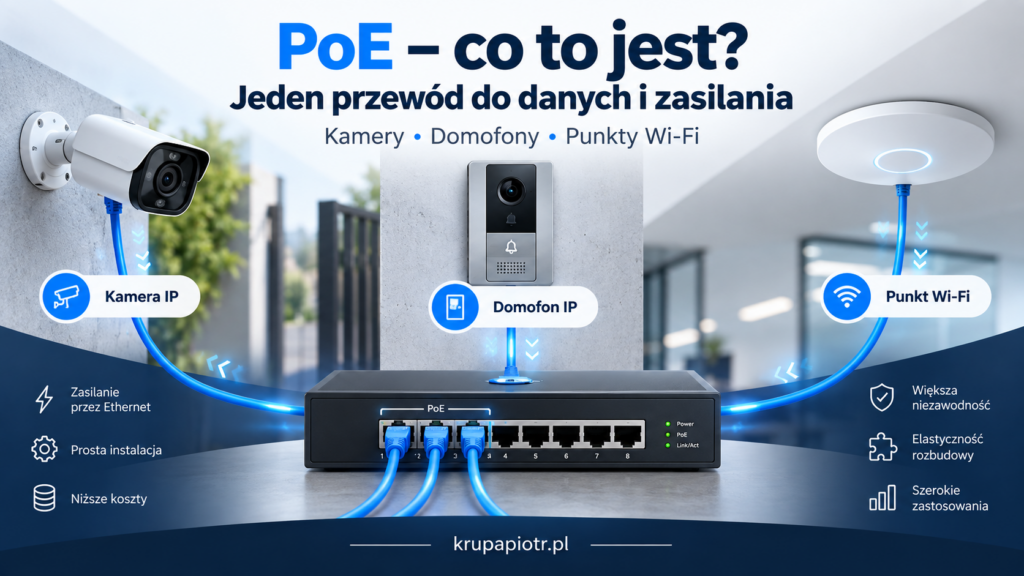

PoE to skrót od Power over Ethernet. Technologia ta umożliwia przesyłanie energii elektrycznej przewodem Ethernet równocześnie z transmisją danych.
Zamiast prowadzić do urządzenia osobno przewód LAN i osobno przewód zasilający, w wielu przypadkach wystarcza jedna skrętka zakończona złączem RJ45.
Źródłem zasilania może być switch PoE albo
injector PoE. Urządzenie zasilane, takie jak kamera czy punkt Wi-Fi,
określa się często skrótem PD (Powered Device), a urządzenie
dostarczające energię – PSE (Power Sourcing Equipment).
Dlaczego PoE stało się tak popularne?
W nowoczesnych instalacjach urządzenia sieciowe często znajdują się tam, gdzie nie ma gniazda 230 V: pod sufitem, na elewacji, przy bramie, na słupie albo w trudno dostępnym miejscu. PoE pozwala zasilić je bez wykonywania dodatkowego obwodu elektrycznego przy każdym punkcie.
Ma to jeszcze jedną dużą zaletę. Jeżeli switch PoE i pozostałe urządzenia w szafie teletechnicznej są podłączone do UPS-a, razem z nimi podtrzymane zostają również urządzenia końcowe. Przy zaniku 230 V kamera, access point czy panel IP mogą więc nadal działać.
Co najczęściej zasila się przez PoE?
PoE spotykamy obecnie między innymi w monitoringu IP, systemach wideodomofonowych, sieciach Wi-Fi, telefonii VoIP i automatyce budynkowej.
Typowymi urządzeniami są:
- Kamery IP – transmisja obrazu i zasilanie jednym przewodem.
- Panele i monitory wideodomofonowe IP – mniej przewodów i łatwiejsza rozbudowa.
- Punkty dostępowe Wi-Fi – można je zamontować na suficie bez lokalnego zasilacza.
- Telefony VoIP – zasilanie dostarczane bezpośrednio z przełącznika sieciowego.
PoE, PoE+ i PoE++ – czym się różnią?
Najważniejszą różnicą jest ilość mocy, jaką źródło może dostarczyć urządzeniu. Dlatego przy doborze switcha nie wystarczy informacja, że „ma PoE”. Trzeba sprawdzić, jaki standard obsługuje port oraz ile mocy potrzebuje konkretne urządzenie.

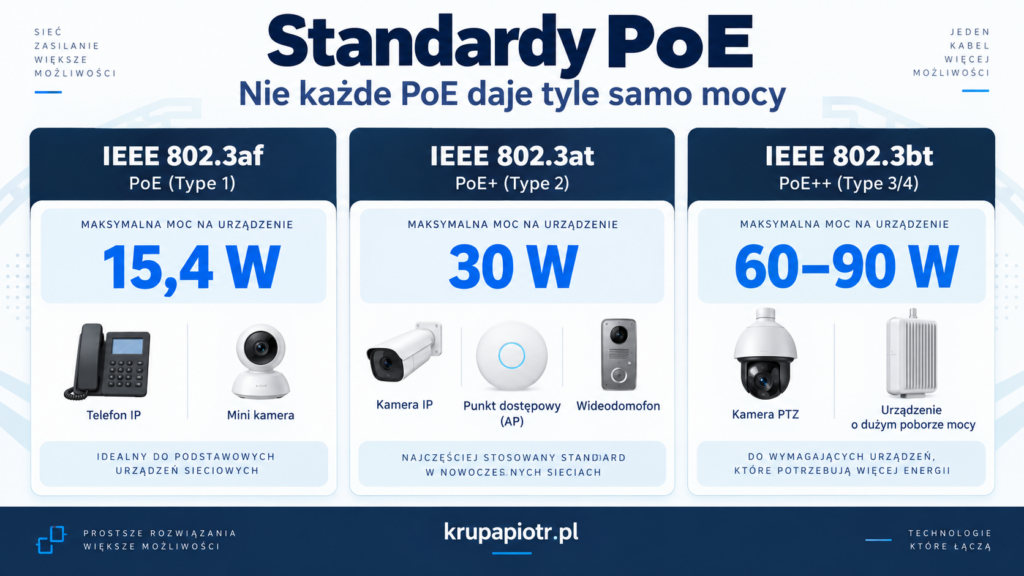

| Standard | Typ | Maks. moc z portu PSE | Maks. moc dostępna dla urządzenia | Typowe zastosowanie |
|---|---|---|---|---|
| IEEE 802.3af | PoE / Type 1 | 15,4 W | 12,95 W | telefony VoIP, proste kamery, niewielkie urządzenia sieciowe |
| IEEE 802.3at | PoE+ / Type 2 | 30 W | 25,5 W | kamery z dodatkowymi funkcjami, access pointy, wideodomofony |
| IEEE 802.3bt | Type 3 | 60 W | około 51 W | wydajniejsze AP, kamery PTZ, urządzenia o większym poborze mocy |
| IEEE 802.3bt | Type 4 | 90 W | około 71 W | urządzenia o wysokim poborze mocy, wybrane terminale i systemy automatyki |
Część energii tracona jest na przewodzie, dlatego moc dostępna po stronie urządzenia jest niższa.
Czy PoE może uszkodzić zwykłe urządzenie sieciowe?
W przypadku urządzeń zgodnych ze standardami IEEE 802.3af, 802.3at i 802.3bt źródło PoE najpierw wykrywa, czy podłączone urządzenie obsługuje zasilanie PoE. Dopiero po prawidłowym rozpoznaniu dostarcza właściwe zasilanie.
Dzięki temu standardowy aktywny port PoE można zazwyczaj bezpiecznie połączyć również ze zwykłym urządzeniem Ethernet, które PoE nie obsługuje.
Spotyka się między innymi systemy 24 V, 48 V i inne warianty producentów.
Przed podłączeniem zawsze trzeba sprawdzić napięcie, polaryzację i sposób zasilania wymagany przez urządzenie.
PoE aktywne a pasywne – tego nie wolno mylić
Standardowe PoE IEEE jest rozwiązaniem kontrolowanym – urządzenia rozpoznają możliwość zasilania i określają wymagania energetyczne.
Passive PoE jest prostszym rozwiązaniem: napięcie jest obecne na określonych żyłach niezależnie od tego, co podłączymy.
Dlatego napis „PoE” na dwóch urządzeniach nie zawsze oznacza, że można je bezpiecznie połączyć. Szczególnie w starszych urządzeniach radiowych, routerach oraz niektórych systemach CCTV można spotkać niestandardowe zasilanie pasywne.
Co oznacza budżet PoE switcha?
Switch może mieć na przykład 8, 16 albo 24 porty PoE, ale to nie oznacza, że każdy z nich może jednocześnie pracować z maksymalną mocą.
Trzeba sprawdzić parametr PoE Budget, czyli całkowitą moc, którą urządzenie może rozdzielić pomiędzy wszystkie porty.
Przykładowo kilka kamer może pobierać niewiele energii w dzień, ale po zapadnięciu zmroku włączą promienniki podczerwieni.
Kamera PTZ może dodatkowo uruchomić silniki, grzałkę lub oświetlacz.
Wtedy chwilowe zapotrzebowanie całej instalacji rośnie.
Zsumuj maksymalne zapotrzebowanie urządzeń i pozostaw zapas mocy na rozruch, dodatkowe funkcje i późniejszą rozbudowę instalacji.
Dlaczego kamera lub access point może się restartować?
Restart urządzenia PoE nie musi oznaczać jego awarii. Przyczyną może być przeciążony switch, zbyt mały budżet mocy, zbyt długa lub słabej jakości skrętka, uszkodzone złącze RJ45 albo duży spadek napięcia.
Typowym objawem jest poprawna praca urządzenia przy małym obciążeniu i problemy dopiero po uruchomieniu dodatkowych funkcji, na przykład oświetlacza IR w kamerze.
Jak daleko można przesłać PoE?
Dla klasycznego Ethernetu po skrętce przyjmuje się maksymalną długość kanału wynoszącą 100 metrów. Dotyczy to całej trasy, łącznie z patchcordami i punktami połączeniowymi.
Na długiej trasie coraz większe znaczenie ma rezystancja przewodów.
Właśnie dlatego przy PoE ważna jest jakość kabla, prawidłowe złącza i odpowiedni przekrój żył.
Jaka skrętka do PoE?
Do typowych instalacji najczęściej stosuje się przewody kategorii Cat 5e, Cat 6 lub wyższej, zależnie od wymaganej transmisji i mocy.
W nowych instalacjach warto stosować przewód dobrej jakości z żyłami z pełnej miedzi.
Przy dużych mocach PoE znaczenie ma nie tylko transmisja danych, ale również nagrzewanie przewodów i straty energii. Dlatego przy rozbudowanych instalacjach nie warto oszczędzać na kablu.

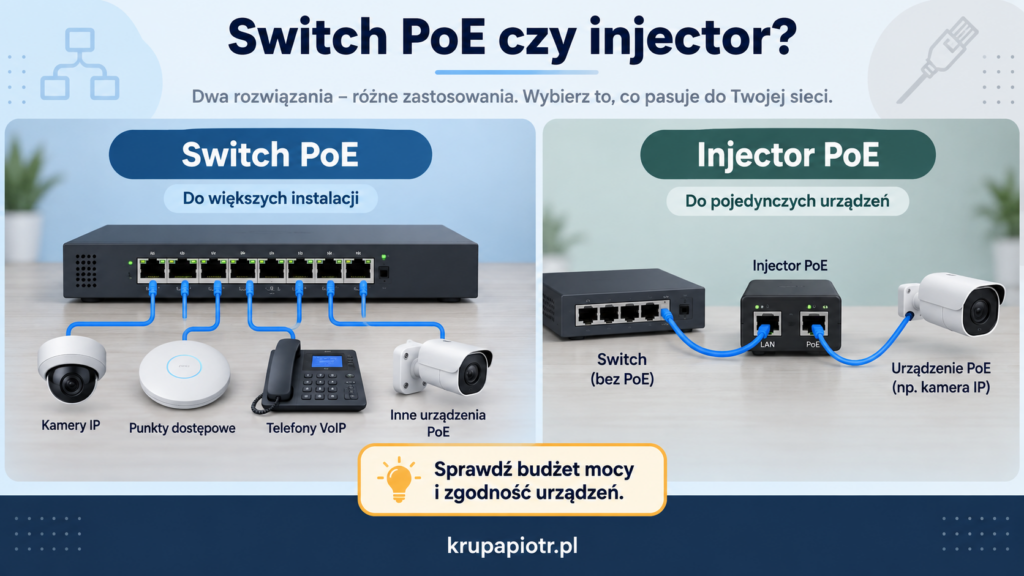

Switch PoE czy injector?
Injector PoE jest dobrym rozwiązaniem, gdy trzeba zasilić jedno lub kilka pojedynczych urządzeń, a istniejący switch nie obsługuje PoE.
Injector wstawiamy pomiędzy switch a urządzenie końcowe.
Switch PoE jest wygodniejszy w większych instalacjach.
Z jednego miejsca możemy zasilić wiele kamer, punktów Wi-Fi lub innych urządzeń, a w switchach zarządzalnych dodatkowo kontrolować pobór mocy i stan poszczególnych portów.
Najczęstsze błędy przy instalacjach PoE
Czy warto stosować PoE?
W większości współczesnych instalacji teletechnicznych – zdecydowanie tak.
PoE upraszcza okablowanie, pozwala centralnie zasilać urządzenia, ułatwia wykonanie zasilania awaryjnego i pozwala montować sprzęt w miejscach, w których doprowadzenie 230 V byłoby niewygodne.
Kluczowe jest jednak prawidłowe dobranie standardu, mocy switcha, przewodu oraz urządzeń końcowych. Wtedy jedna skrętka może rzeczywiście zastąpić kilka przewodów i znacznie uprościć całą instalację.
Najczęstsze pytania o PoE
Czy PoE przesyła jednocześnie internet i zasilanie?
są dane sieciowe i energia zasilająca urządzenie.
Czy każdy kabel Ethernet nadaje się do PoE?
jakość żył, rezystancja, długość trasy oraz poprawność wykonania złączy.
Do nowych instalacji warto stosować markową skrętkę z pełnej miedzi.
Czy switch PoE może zasilić urządzenie bez PoE?
wykrywa urządzenie przed podaniem właściwego zasilania. Inaczej może
wyglądać sytuacja w przypadku pasywnego PoE.
Czy PoE 30 W oznacza, że urządzenie zawsze pobiera 30 W?
źródła. Rzeczywisty pobór zależy od urządzenia i jego aktualnego obciążenia.
Co jest ważniejsze: moc jednego portu czy budżet całego switcha?
urządzenie, a całkowity budżet switcha musi wystarczyć do równoczesnego
zasilenia wszystkich podłączonych urządzeń.
Jaka jest maksymalna długość przewodu PoE?
zwykle 100 metrów. Przy długich trasach szczególnie ważna jest jakość
przewodu i złączy oraz zapas mocy.
Podstawy techniczne: standardy IEEE 802.3af, 802.3at i 802.3bt.
Dane dotyczące mocy i praktyki instalacyjnej zweryfikowano na podstawie
dokumentacji technicznej Cisco oraz materiałów producentów urządzeń sieciowych.
